Härteöl-Filtration | Diskontinuierlicher IPSEN-Kammerofen
Praxisbericht
Abschreckbecken
Diskontinuierlicher IPSEN-Kammerofen
Ölvolumen: 2.400 Liter
Öltyp: Abschrecköl auf Mineralölbasis
Herausforderung
Nach dem Härteprozess fanden sich auf dem kleinteiligen Härtegut (Ventildeckel) schwarze Ablagerungen, die aufgrund der Verunreinigungen im Härteölbad stammten. Diese Ablagerungen konnten auch durch aufwändige Nachbehandlung nicht vollständig entfernt werden. Ventildeckel mit diesen optischen Fehlern wurden während der Qualitätskontrolle als Ausschuss aussortiert.
Diskontinuierlicher Kammerofen (Hersteller IPSEN) mit installierter CJC® Feinfilteranlage
Lösung: Härteöl-Filtration
Zu Testzwecken eine CJC® Feinfilteranlage 38/100 mit einer CJC® Fein- und Tiefenfilterpatrone (3 µm absolut) installiert. Diese Anlage entfernt Verunreinigungen effizient aus dem Härteöl, darunter Asphaltene, Ruß, Zunder, Abdeckpasten, Wasser und Oxidationsprodukte. Das Filtermaterial hält den Säuregehalt im Härteöl langfristig auf einem konstant niedrigen Niveau.
Schmutzaufnahmekapazität: bis zu 85 kg
Wasseraufnahmevermögen: ca. 7,2 l
Filterfeinheit: 3 µm absolut, 1 µm nominal
Filtermaterial: 100% Naturfasern
Resultat
Bereits nach 1 1/2 Wochen kontinuierlicher Härteöl-Filtration waren die Oberflächen der Härtegüter deutlich sauberer. Schwarze Ablagerungen wurden eliminiert, und das aufwändige Sandstrahlen in der Nachbehandlung konnte entfallen. Die Ausschussmenge wurde minimiert, was unseren Kunden dazu veranlasste, die CJC® Feinfilteranlage nach der Testphase zu kaufen.
Härtegut bei unfiltriertem Härteölbad
Härtegut bei filtriertem Härteölbad

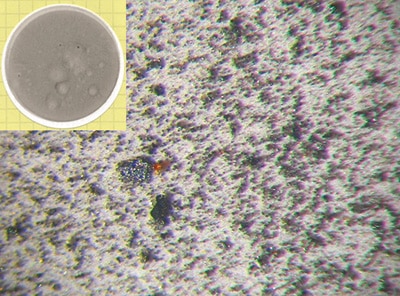

Ölprobe VORHER
ohne Härteöl-Filtration
2 g Flüssigkeitsdurchsatz,
80-fache Vergrößerung der Membran (0,45 µm)

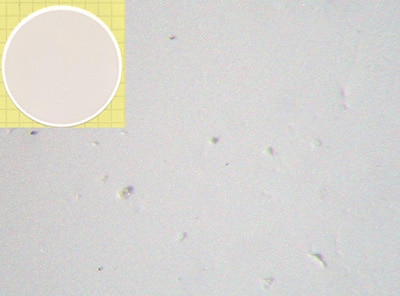

Ölprobe NACHER
mit CJC® Härteölfilter
2 g Flüssigkeitsdurchsatz,
80-fache Vergrößerung der Membran (0,45 µm)
Einsparungen & Vorteile
Dank der kontinuierlichen Härteöl-Filtration (24/7) spart unser Kunde Zeit durch schnellere Fertigungsabfolgen und sorgt gleichzeitig für mehr Nachhaltigkeit:
- Deutlich sauberere Oberflächen des Härteguts bereits nach 1 1/2 Wochen
- Eliminierung schwarzer Ablagerungen auf Härtegütern und Komponenten des Härteölsystems
- Verzicht auf das aufwändige Sandstrahlen in der Nachbehandlung
- Minimierung der Ausschussmenge in der Qualitätskontrolle
