Anleitung: Filterpatronenwechsel bei CJC® Feinfilteranlage HDU 15/25

Download Anleitung

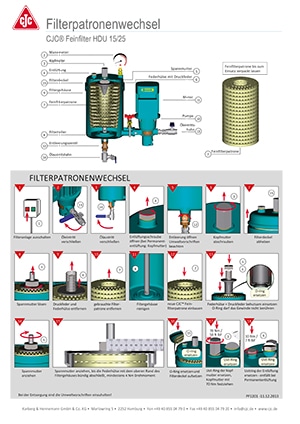

Anleitung Filterwechsel
HDU 15/25, Schnittansicht, Filterpatronenwechsel

Warndreieck

Warnhinweis heiße Oberflächen

WARNUNG

HEISSE OBERFLÄCHEN

Leitungen und Filtergehäuse können heißes Fluid enthalten. Berührung kann zu Verbrennungen führen.

CJC® Feinfilter HDU 15/25 ausschalten

CJC® Ölpflegesystem ausschalten.

Öleintritt verschließen

Öleintritt verschließen.

Öleintritt verschließen

Ölaustritt verschließen.

CJC® Ölpflegesystem entlüften.

Entlüftungschraube öffnen, CJC Filterpatronen 15/25 bei HDU 15/25 wechseln

Ausführung mit Entlüftungsschraube:
Entlüftungsschraube öffnen.

Ausführung mit Permanententlüftung:
Kopfmutter (3) lösen.

Ent- und Belüfter öffnen

Ausführung mit automatischem Ent- und Belüfter:
Sicherstellen, dass Kugelhahn geöffnet ist.

CJC Ölpflegesystem 15/25 entleeren

CJC® Ölpflegesystem entleeren.

Nach Entleerung sofort Entleerungsventil schließen.

Kopfmutter lösen

Kopfmutter lösen.

Filterdeckel abheben

Filterdeckel abnehmen und Dichtung austauschen.

Spannmutter lösen

Spannmutter lösen.

Druckfeder und Federhülse entfernen

Druckfeder und Federhülse demontieren.

Dichtkante nicht beschädigen.

Filterpatrone 15/25 entsorgen

Verschmutzte CJC® Feinfilterpatrone entsorgen.

Geltende Umweltvorschriften sind unbedingt zu beachten.

Filtergehäuse reinigen

Bodenfläche im Filterfuß reinigen.

Kein Lösemittel verwenden.

CJC Feinfilterpatrone einsetzen

Neue CJC® Feinfilterpatrone einsetzen.

Federhülse, Druckfeder und Spannmutter montieren.

Federhülse, Druckfeder und Spannmutter montieren.

Dichtung in der Federhülse austauschen.

Spannmutter festziehen, Filterpatronenwechsel HDU 15/25

Spannmutter festziehen ( mindestens 4 Nm),

bis die Federhülse mit dem oberen Rand des Filtergehäuses bündig abschließt.

Spannmutter anziehen, HDU 15/25
Filterdeckel aufsetzen, HDU 15/25

Filterdeckel aufsetzen.

Kopfmutter festziehen, HDU 15/25

Usit-Ring der Kopfmutter austauschen.

Kopfmutter festziehen (70 Nm).

Entlüftungsschraube schließen, HDU 15/25

Usit-Ring der Entlüftungsschraube ersetzen und Entlüftungsschraube festziehen (10 Nm).

Ölaustritt öffnen

Ölaustritt öffnen.

Öleintritt öffnen

Öleintritt öffnen.

Entlüftungsschraube öffnen

Entllüftungsschraube öffnen.

Ausführung mit Permanententlüftung:
Schritt entfällt.

Ent- und Belüfter öffnen

Ausführung mit automatischem Ent- und Belüfter:
Kugelhahn geöffnet lassen oder ggf. schließen.

CJC® Ölpflegesystem HDU einschalten

CJC® Ölpflegesystem einschalten.
