Nebenstromfilter für Windenergieanagen — HDU 27/-

Nebenstromfilter für Windenergieanlagen von CJC® sind Tiefenfilter zur Pflege und Instandhaltung von Schmieröl und Hydrauliköl in Getriebe, Pitch-Hydraulik und Hauptlager. Der CJC® Nebenstromfilter HDU 27/- ist ein Absolutfilter mit einer Filterfeinheit von 3 µm absolut und 1 µm nominal, der mit hoher Effizienz gleichzeitig Partikel, Wasser, Ölalterungsprodukte entfernt sowie Säuren im Öl neutralisiert. Durch die Kombination aus Filtrationsart (Tiefenfiltration) und Filtermaterial (Zellulose) bieten CJC® Nebenstromfilter für Windenergieanlagen eine extrem hohe Schmutz- und Wasseraufnahmekapazität.

CJC Tiefenfilterpatronen aus Zellulose sind speziell für die unterschiedlichen Anwendungsgebiete entwickelt und optimiert. Der CJC® Nebenstromfilter für Windenergieanlagen Typ HDU 27/- ist ideal geeignet zur Tiefenfiltration von Mineralölen und synthetischen Druck- und Schmierflüssigkeiten bis ISO VG 460 / 40 °C, einschließlich biologisch abbaubarer Öle.

ÖLZUSTANDSÜBERWACHUNG — ONLINE-MONITORING

Der CJC Nebenstromfilter HDU 27/- mit integriertem CJC Oil Condition Monitor OCM 15 ist die optimale Kombination für vorbeugende und zustandsorientierte Instandhaltung. Partikel, Wasser und Ölalterungsprodukte werden kontinuierlich aus dem Öl entfernt, wodurch in kurzer Zeit höchste Ölreinheiten erzielt werden. Gleichzeitig liefert der OCM 15 im 5-Minuten-Takt exakte Echtzeit-Werte über den Ölzustand (Partikelgehalt gemäß ISO 4406, relative Feuchtigkeit, Druck und Öltemperatur). Das bedeutet maximaler Komponentenschutz und rechtzeitige Warnung bei bereits minimalen Anzeichen von Verschleiß oder Fehleinstellungen, so dass ggf. rechtzeitig, kostengünstig und planbar eingegriffen werden kann. Der CJC Nebenstromfilter HDU  27/- mit OCM 15 ist die optimale Lösung für Getriebe und ölgeschmierte Hauptlager von Windenergieanlagen.

VORTEILE — NEBENSTROMFILTER FÜR WINDENERGIEANLAGEN

  • Gleichzeitige Entfernung von Partikeln, Wasser und Ölalterungsprodukten sowie Neutralisation von Säuren
  • Dauerhaft hohe Ölreinheit
  • Keine ölbedingten, kostenintensiven Ausfälle
  • Längere Zeit zwischen Ölwechselintervallen
  • Längere Lebenstdauer für Komponenten (Getriebe, Lager und Pitch-Hydraulik)
  • Gesteigerte Anlagenverfügbarkeit und Windenergieproduktion
  • Entlastung der teuren Hauptstromfilter
  • Hohe Filtereffizienz durch kontinuierliche Tiefen- und Feinfiltration, unabhängig vom Betrieb der Anlage
  • Optimale Filtrationsleistung durch anwendungsspezifisch angepasste Pumpenleistung
  • geringer Energiebedarf
  • einfache Installation, Montage und Bedienung
  • besonders wartungsarm, üblicherweise jährlich
Technische Daten

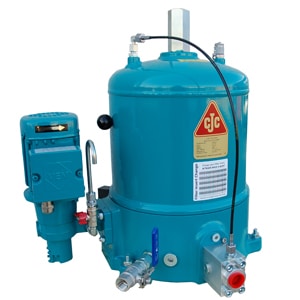

CJC Nebenstromfilter HDU 27/27
HDU 27/54
Ölvolumen, max. 400 l 600 l
Öltemperatur, max. *) 80 °C
Material Filtergehäuse Stahl
Pumpenleistung, max.
300 l/h
Leistungsaufnahme, ca. 0,18 kW
Motorspannung Dreh- oder Wechselstrom
Betriebsdruck, max. 2 bar
Nettogewicht, ca. 45 kg 53 kg
Betriebsgewicht, ca. 62 kg 85 kg
Filterpatronen 1 Stück 2 Stück
Filterleistung
Filterfeinheit 3 bis 1 Mikrometer
Schmutzaufnahmekapazität, ca. 2 kg 4 kg
Wasseraufnahmevermögen, ca.
0,9 l 1,2 l
Ausstattung
Standard
  • Pumpenmotoreinheit
  • Permanent-Entlüftung zur dauerhaft optimierten Effizienz des Filterprozesses
  • Manometer mit Mini-Mess-Anschluss zur Drucküberwachung
  • Probenentnahmehahn zur Ölanalyse
  • Rückschlagventil zur Vermeidung eines Rückstroms
Optional
  • elektrische Steuerung
  • Oil Condition Monitor mit Partikelzähler und Sensoren für Feuchtigkeit und Öltemperatur
  • Vorerwärmer
  • Vorfilter
  • Auffangwanne
  • Druckschalter (Fernauswertung)

*) Ausführungen für höhere Fluidtemperaturen auf Anfrage erhältlich.
