Hydrauliköl pflegen | Kalksandsteinpressen

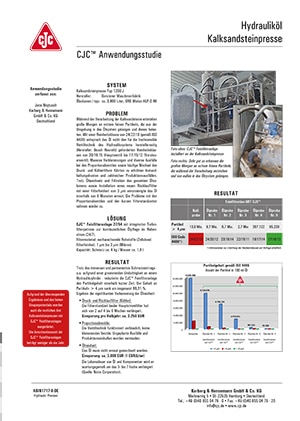

Anwendungsstudie

System

Kalksandsteinpresse Typ 1200 J
Hersteller: Dorstener Maschinenfabrik
Ölvolumen /-typ: ca. 3.800 Liter, SRS Wiolan HLP-D 46

Herausforderung

Während der Verarbeitung der Kalksandsteine entstehen große Mengen an extrem feinen Partikeln, die aus der Umgebung in das Ölsystem gelangen und dieses belasten. Mit einer Reinheitsklasse von 24/22/19 (gemäß ISO 4406) entsprach das Öl nicht den für die hochsensible Ventiltechnik des Hydrauliksystems herstellerseitig (Hersteller: Bosch Rexroth) geforderten Reinheitsklassen von 20/18/15 (Hauptventil) bis 17/15/12 (Vorsteuerventil). Massive Verklemmungen und diverse Ausfälle bei den Proportionalventilen sowie häufige Wechsel des Druck- und Kühlerfilters führten zu erhöhten Instandhaltungskosten und zahlreichen Produktionsausfällen. Trotz Ölwechsels und Filtration des gesamten Ölvolumens sowie Installation eines neuen Rücklauffilter mit einer Filterfeinheit von 3 µm verunreinigte das Öl innerhalb von 6 Monaten erneut. Die Probleme mit den Proportionalventilen und den kurzen Filterstandzeiten nahmen wieder zu.

Kalksandsteinpresse mit CJC Nebenstromfilter
Kalksandsteinpresse, Partikel-Eintrag, Hydrauliköl pflegen

Lösung

CJC® Nebenstromfilter 27/54 mit integrierter Tiefenfilterpatrone zur kontinuierlichen Ölpflege im Nebenstrom (24/7).

Filtermaterial: 100% Naturfasern (Zellulose)
Filterfeinheit: 3 µm absolut, 1 µm nominal
Schmutzaufnahmekapazität: bis zu 24 kg
Wasseraufnahmekapazität: > 1,8 l

Leichtmetallguss, Druckgiessmaschinen

Resultat

Trotz des immensen und permanenten Schmutzeintrags – u.a. aufgrund einer gravierenden Undichtigkeit an einem Hydraulikzylinder — reduzierte der CJC® Nebenstromfilter den Partikelgehalt innerhalb kurzer Zeit. Der Gehalt an Partikeln > 4 µm sank um insgesamt 99,31 %.
Ergebnis der signifikanten Verbesserung der Ölreinheit:

  • Druck- und Rücklauffilter (Kühler):
    Die Filterstandzeit beider Hauptstromfilter hat sich von 2 auf 4 bis 6 Wochen verlängert.
    Einsparung pro Halbjahr: ca. 2.250 EUR
  • Proportionalventile:
    Die Ventiltechnik funktioniert verlässlich, keine klemmenden Ventile. Ungeplante Ausfälle und Produktionseinbußen werden vermieden.
  • Ölreinheit:
    Das Öl muss nicht erneut gewechselt werden.
    Einsparung: ca. 3.800 EUR (1 EUR/Liter)
    Die Lebensdauer von Öl und Komponenten wird erwartungsgemäß um das 3- bis 7-fache verlängert (Quelle: Noria Corporation)

Aufgrund der überzeugenden Ergebnisse und des hohen Einsparpotentials werden auch die restlichen zwei Kalksandsteinpressen mit CJC® Nebenstromfiltern ausgerüstet. Die Amortisationszeit des CJC® Nebenstromfilters beträgt weniger als ein Jahr.

CO2 Bilanz verbessern

Weitere Vorteile:

Längere Ölwechselintervalle führen zu hohen Einsparungen und schonen gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl und CO2
    ca. 9.880 kg pro eingesparten Ölwechsel und Kalksandsteinpresse *)
*) Bei der thermischen Entsorgung von Altöl entstehen pro 1 Liter ca. 2,6 kg CO2.

Ölanalysen

Partikelgehalt gemäß ISO 4406
Anzahl der Partikel in 100 ml Öl

Partikelgehalt, ISO 4406, Hydrauliköl pflegen, Kalksandsteinpresse
Feinfiltration MIT CJC® Nebenstromfilter
Nullprobe Ölprobe Nr. 1 Ölprobe Nr. 2 Ölprobe Nr. 3 Ölprobe Nr. 4 Ölprobe Nr. 5
Partikel
> 4 µm
13,8 Mio. 9,7 Mio. 6,7 Mio. 2,7 Mio. 387.122 95.238
ISO Code
4406 *)
24/22/13 24/20/12 23/18/14 22/15/11 19/17/14 17/16/3

*) Informationen zur Ermittlung der Reinheitsklassen auf Anfrage erhältlich.
