Filtration von Turbinenöl | Hydrauliksystem, Gasturbine

Praxisbericht

Gasturbine

System: Gasturbine SIEMENS 501F, Hydrauliksystem REXROTH
Ölvolumen: 380 Liter
Öltyp: Turbinenöl SHELL TURBO CC ISO 32

Herausforderung

Das stark durch Ölabbauprozesse belastete Hydrauliköl wies mit einem MPC-Wert von 62 einen hohe Varnish-Neigung auf. Die hohe Anzahl an Ölabbauprodukten – sogenannte „weicher Verunreinigungen“ – begünstigte die Bildung von Harzablagerungen im Ölsystem (Varnish). Verharzungen im Ölsystem blockieren die Ventile, wodurch wiederum Fehlfunktionen bei der Turbinensteuerung auftreten. Vorbeugend wurde daher alle drei Monate das Öl gewechselt.

kraftwerk, filtration von turbinenöl, hydrauliksystem, gasturbine

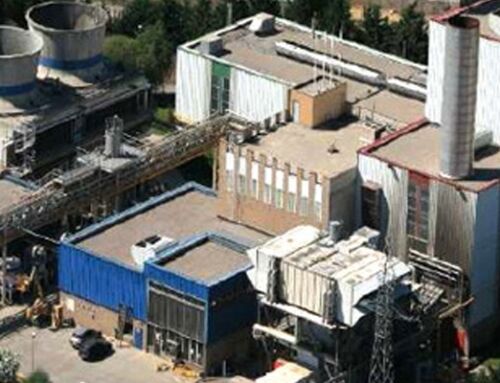

Hauptkraftwerk

Test: Filtration von Turbinenöl im Nebenstrom

Im Mai installierte unser Kunde das CJC® Ölpflegesystem 15/25 zur kontinuierlichen Fein- und Tiefenfiltration im Nebenstrom am Hydrauliktank installiert. Die Filtration erfolgt kontinuierlich 24 Stunden am Tag. Das Turbinenöl wird am tiefsten Punkt aus dem Tank angesaugt und so weit wie möglich entfernt davon zurückgeführt.

Das Filtermaterial entfernt effizient sowohl Ölabbauprodukte (Varnish, Säuren), Partikel als auch Wasser aus dem Turbinenöl bei gleichzeitig extrem hohe Aufnahmekapazitäten:

Filterfeinheit: 3 µm absolut, Rückhalterate 1 µm
Filtermaterial: 100% Naturfasern
Schmutzaufnahmekapazität: ca. 1,1 kg
Wasseraufnahmekapazität: > 400 ml

ölpflegesystem zur filtration von turbinenöl, varnish eliminitation unit

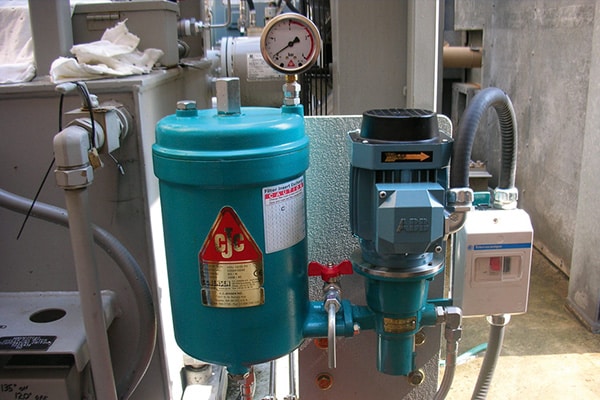

CJC® Ölpflegesystem 15/25

Resultat

Der Kunde ist extrem beeindruckt von den Ergebnissen und hat daher auch an den sechs anderen Hydrauliksystemen der 501F Gasturbinen jeweils ein CJC® Ölpflegesystem installiert.

Ölproben — Vorher-Nachher

Ölprobe vorher ohne varnish elimination

Ölprobe VORHER

Ölprobe nachher, mit CJC Ölpflegesystem zur filtration von turbinenöl

Ölprobe mit CJC® Ölpflegesystem

Varnishneigung — MPC-Wert

diagramm, filtration von turbinenöl, varnish eliminitation, varnishneigung reduziert
Nullprobe
VORHER 		 Mit CJC® Ölpflegesystem
Varnishneigung, MPC-Wert 62 1
*)  Informationen zur Ermittlung des MPC-Wertes auf Anfrage erhältlich.

Kundenkommentar

„Nach Installation des CJC Ölfilters am Kontrollsystem sank der Wert der Verharzungsneigung auf einen einstelligen Wert. Der Filter ist eine preisgünstige Lösung für dieses Problem und funktioniert hervorragend.“

OEP Fachmann (Operational Excellence Program)

Einsparungen & Vorteile

Durch die Installation des CJC® Ölpflegesystems hat unser Kunde folgende Vorteile erzielt:

  • 380 Liter Turbinenöl eingespart durch Pflege statt Wechsel
  • Steuerbarkeit verbessert – zuverlässig funktionierende Ventiltechnik
  • Neigung des Öls Ablagerungen im Ölsystem zu bilden wird vorgebeugt
  • drastische Verlängerung der Ölwechsel-Intervalle
CO2-Emissionen reduzieren

Turbinenöl pflegen statt wechseln schont gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl
  • weniger CO2-Emissionen
    > 1,8 Tonnen CO2 eingespart allein schon durch einen vermiedenen Ölwechsel pro Tank (380Liter) *)
*) ca. 4,8 kg CO2 pro 1 Liter Öl (Herstellung und Entsorgung)
