Praxisbericht

Wasserkraftwerk

Turbine: Wasserturbine CKD BLANSKO
System: Steuerkreislauf
Ölvolumen /-typ: 10.000 Liter Turbinenöl TU 46

Herausforderung

Unser Kunde war mit der vorhandenen Zentrifuge unzufrieden, da sie regelmäßig gereinigt werden musste und der Betrieb kompliziert war. Zusätzlich erfüllte die Ölreinheit nicht die Anforderungen des Turbinenbetreibers. Daher wurde nach einer effizienteren und einfacheren Lösung gesucht, die das Hydraulikölsystem vor mechanischen Verunreinigungen, Oxidationsprodukten (Varnish, Ablagerungen) sowie vorzeitiger Ölalterung und möglichem übermäßigem Wassereintritt schützen würde.

wasserkraftwerk, steuerkreislauf wasserturbine, turbinenöl-filtration

Wasserkraftwerk

Lösung: Turbinenöl-Filtration und Pflege

CJC® Filter Separator 27/108 für das kontinuierliche Entfernen von Partikeln, Wasser und Oxidationsprodukten installiert in einem separaten Nebenstrom an dem Hydrauliktank der Wasserturbine (24/7). Die Funktionsweise des CJC® Filter Separators wurde für einen Zeitraum von drei Monaten unter normalen Betrieb getestet.

Schmutzaufnahmekapazität: bis zu 48 kg
Wasserabscheidung: permanent
Filterfeinheit: 3 µm absolut, Rückhalterate 1 µm
Filtertyp / -material: Tiefenfilter aus 100% Naturfasern

turbinenöl-filtration mit cjc ölpflegesystem, steuerkreislauf wasserturbine

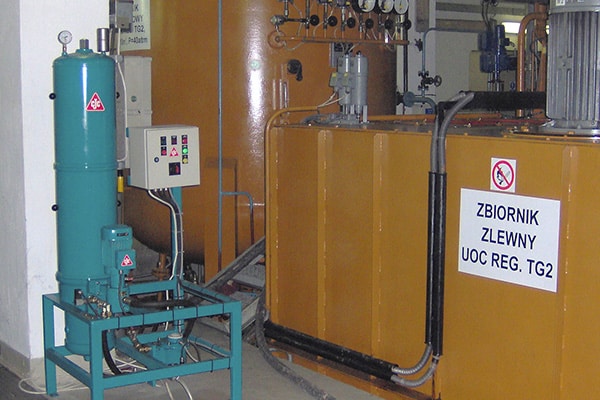

CJC® Filter Separator 27/108 als stationäres Ölpflegesystem

Resultat

Während des Testzeitraums hat der CJC® Filter Separator die Ölreinheitsklasse gemäß ISO 4406 von 15/13/8 auf 13/12/7 verbessert – d. h. 83 % weniger Partikel > 2 µm im Öl –, während er gleichzeitig den Wassergehalt auf einem stabilen, niedrigen Niveau gehalten hat.
Unser Kunde hat so die Einsatzzeit des Hydrauliköls und durch den optimierten Verschleißschutz auch die der hydraulischen Komponenten verlängert.

Ölproben — Vorher-Nachher

ölproben, vorher und nach turbinenöl-filtration, steuerkreislauf, wasserturbinen

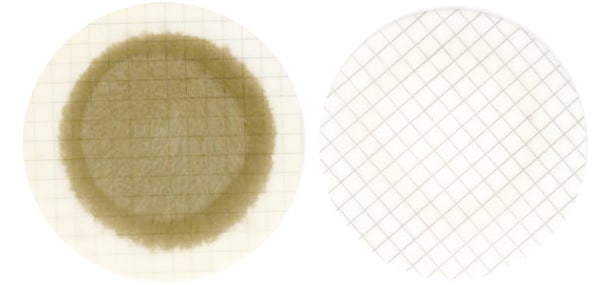

Links: Ölprobe vorher — rechts: Ölprobe mit CJC® Filter Separator

Ölanalysen — Partikel- & Wassergehalt

Nullprobe
VORHER		 Nach 49 Tagen mit CJC® Nach 97 Tagen mit CJC®
ISO Code 4406  15/13/8 13/12/8 13/12/7
Partikelgehalt in 100 ml Öl
Partikel > 2 µm
 24.714 4.961 4.230
Partikel > 5 µm
 7.922 2.284 2.150
Partikel > 15 µm
 157 237 97
Wassergehalt
Wasser
 26,6 ppm 15,5 ppm 28,8 ppm
 Informationen zu den Ölanalysen bzw. Laborberichten Anfrage erhältlich.

Kundenkommentar

„Der CJC® Filter Separator ist nicht nur sehr einfach zu bedienen und extrem wartungsarm, er erlaubt uns auch auf den Einsatz der Zentrifuge vollständig zu verzichten. Mehr als genug bin ich mit den Ergebnissen höchstzufrieden.“ Mechanical Department Manager

Einsparungen & Vorteile

Durch die Installation des CJC® Ölpflegesystems hat unser Kunde folgende Vorteile erzielt:

  • 10.000 Liter Turbinenöl eingespart durch Pflege statt Wechsel
  • Zentrifuge vollständig ersetzt durch kostengünstige Lösung
  • dauerhaft sauberes und trockenes Hydrauliköl für optimalen Schutz
  • Lebensdauer der hydraulischen Komponenten verlängert
CO2-Emissionen reduzieren

Turbinenöl pflegen statt wechseln schont gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl
  • weniger CO2-Emissionen
    > 4,8 Tonnen CO2 eingespart allein schon durch einen vermiedenen Ölwechsel pro Tank (10.000 Liter) *)
*) ca. 4,8 kg CO2 pro 1 Liter Öl (Herstellung und Entsorgung)
