Transformatorenöl trocknen | Isoliersystem, Transformator ALSTOM 60 MVA

Praxisbericht

Transformator

System: Transformator ALSTOM 60 MVA, 250 kV/25 kV, Outdoor-Installation
Ölvolumen: 24 m³
Öltyp: Transformatorenöl Shell Diala B dried

Herausforderung

Der Transformator enthielt zu viel Feuchtigkeit. Nur wenige Monate nach der Vakuumtrocknung sank die Durchschlagfestigkeit immer wieder in einen kritischen Bereich (33-43 kV). Tests zeigten, dass die Zellulose-Isolierung um die Wicklungen einen hohen Wassergehalt aufwies, wodurch die Betriebssicherheit und Lebenserwartung des Transformators drastisch sank. Der Betreiber musste entweder eine Lösung finden, die die Durchschlagfestigkeit wiederherstellte und dauerhaft auf einem hohen Niveau halten würde, oder die komplette Kupfer-Wicklung und Zellulose-Isolierung hätte erneuert werden müssen.

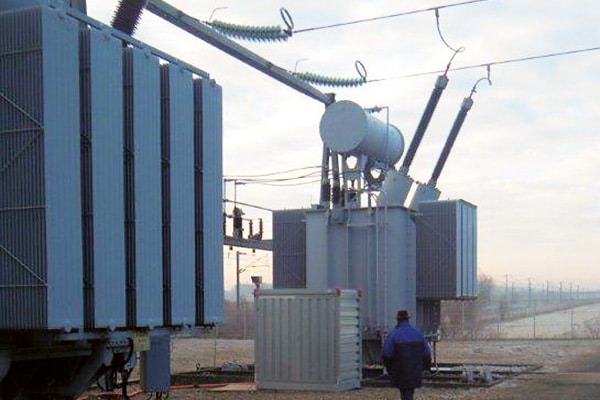

transformator, transformatorenöl trocknen

Transformatoren für den Schienenverkehr

Lösung: kontinuierlich Transformatorenöl trocknen

Eine CJC® Trafo-Fluidpflegeanlage (TFP) zur kontinuierlichen Entfeuchtung, Feinfiltration und Pflege des Isolieröls und dauerhaften Trocknung der Zellulose-Isolierung (24/7) wurde installiert. Die Trafotrocknung erfolgte während der Transformator in Betrieb blieb, so dass kein Ausfall entstand. Um die Zellulose-Isolierung schonend und vollständig über das Transformatorenöl zu trocknen, wurde eine Aufbereitungszeit von 18 Monaten festgesetzt. Die CJC® Fein- und Tiefenfilterpatrone absorbiert zwar sofort das im Öl befindliche Wasser, aber die Diffusionsgeschwindigkeit des Wassers aus der Zellulose-Isolierung in das Öl erfolgt nur sehr schleppend, wodurch die vollständige Trafotrocknung Zeit benötigt.

Filterfeinheit: 3 µm absolut, Rückhalterate 1 µm
Filtermaterial: 100 % Naturfasern
Wasseraufnahmekapazität: ca. 4 bis 4,8 l
Schmutzaufnahmekapazität: bis zu 192 kg

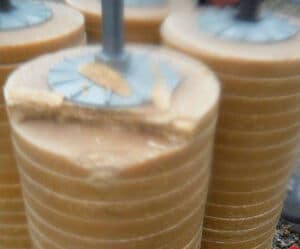

cjc feinfilterpatrone mit Wasser gesättigt, transformatorenöl trocknen

CJC® Fein- und Tiefenfilterpatrone

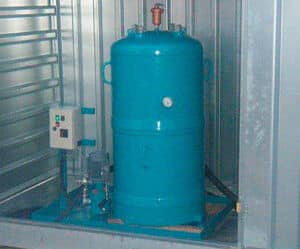

cjc ölpflegesystem zur trafotrocknung, filter für transformatoren

CJC® Trafo-Fluidpflegeanlage

Resultat

Die CJC® TFP hat während der gesamten Aufbereitungszeit die Durchschlagfestigkeit > 70 kV und den Wassergehalt < 10 ppm gehalten. Nach 18 Monaten wurde die CJC® TFP deinstalliert. Auch 5 Monate später lagen die Werte für die Durchschlagfestigkeit noch > 70 kV und der Wassergehalt < 10 ppm.
Die Tiefenreinigung und Trocknung war ein voller Erfolg, der von unabhängigen Laboren bestätigt wurde: die Zellulose-Isolierung der Wicklungen des Transformators wurden vollständig getrocknet. Die lange Aufbereitungszeit ist bedingt durch die lange Zeit, die das Wasser benötigt, um aus der Zellulose-Isolierung in das umgebende Transformatorenöl zu diffundieren (Konzentrationsausgleich). Die CJC® TFP ist eine Lösung, die das Transformatorenöl und die Zellulose-Isolierung weder zusätzlich belastet noch die Gas-in-Öl-Analyse beeinflusst und die Betriebssicherheit des Transformators von Beginn an wiederherstellt.

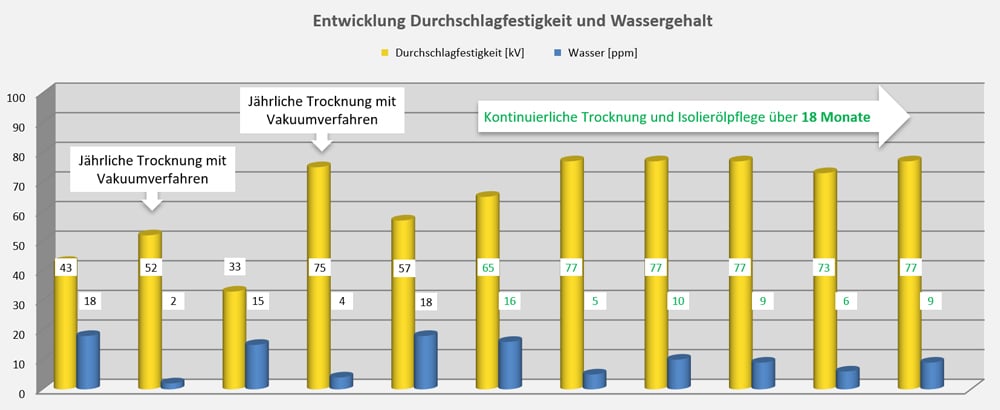

Durchschlagfestigkeit & Wassergehalt

Entwicklung der Durchschlagfestigkeit und des Wassergehalts mit Vakuumtrocknung und mit CJC® Trafo-Fluidpflegeanlage

Einsparungen & Vorteile

Durch die Installation der CJC® Trafo-Fluidpflegeanlage hat unser Kunde folgende Vorteile erzielt:

  • Kosten für neue Wicklungen vermieden
  • Gas-in-Öl-Analyse nicht beeinflusst – sichere Trendbeobachtung der Restlebensdauer des Transformators weiterhin möglich
  • vollständige Trocknung der Zellulose-Isolierung ohne Nutzungsausfall
  • Einsatzzeit des Transformatorenöls deutlich verlängert
CO2-Emissionen reduzieren

Transformatorenöl trocknen und pflegen statt wechseln schont gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl
  • weniger CO2-Emissionen
    > 115 Tonnen CO2 eingespart allein durch einen vermiedenen Ölwechsel (24 m³) *)
*) ca. 4,8 kg CO2 pro 1 Liter Öl (Herstellung und Entsorgung)
