Hydrauliköl filtern und pflegen | Schmiedepresse

Anwendungsstudie

Schmiedepresse

Umformung von Felgen, Hydrauliktank
Ölvolumen: 30.000 Liter
Öltyp: Hydrauliköl ISO VG 46

Herausforderung

Eine Ölprobe vom 11.07.2011 ergab, dass das Öl extrem stark mit Partikeln, insbesondere mit Metallpartikeln, verunreinigt war. Mit einer Reinheitsklasse von 23/23/18 (nach ISO 4406) entsprach das Öl nicht mehr den Mindestanforderungen, die für Hydrauliksysteme gelten (Quelle: Noria Corporation). Beispielsweise wird für das in der Schmiede eingebaute Servo-Wegeventil vom Hersteller eine Reinheitsklasse von mind. 18/16/13 (nach ISO 4406) empfohlen.
Obgleich das System bereits mit Ölfiltern eines anderen Herstellers ausgestattet war, verschlechterte sich die Reinheitsklasse noch weiter (auf 24/23/19 nach ISO 4406).

CJC Hydraulikfilter installiert an der Vertikal-Rohmühle

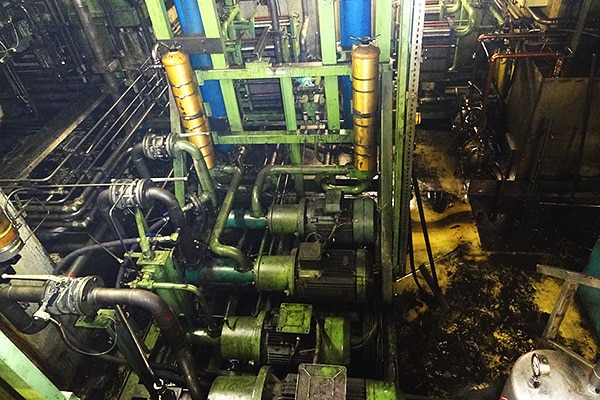

Maschinenraum der Schmiedepresse.

Lösung: CJC® Nebenstromfilter

Aufgrund der guten Erfahrungen und hervorragenden Ergebnisse mit dem CJC® Schmierölfilter an der Schuler-Müller Weingartenpresse entschied sich der Kunde für den Kauf eines  CJC® Nebenstromfilters zur Pflege und Filtration des Hydrauliköls im Nebenstrom. Durch effiziente Fein- und Tiefenfiltration werden innerhalb kürzester Zeit Partikel, Wasser, Ölalterungsprodukte (Varnish, Oxidationsrückstände) und Säuren entfernt.

Schmutzaufnahmekapazität: bis zu 80 kg
Wasseraufnahmekapazität: >7,2 Liter
Filterfeinheit: 3 µm absolut, 1 µm nominal
Filtermaterial: 100% Naturfasern (Zellulose)

CJC Hydraulikfilter installiert an der Vertikal-Rohmühle

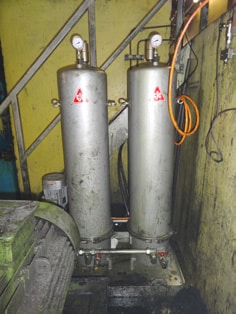

CJC® Nebenstromfilter 2P27/108 installiert am Hydrauliktank im Maschinenraum.
(Höhe zum Tank: 10 m)

Resultat bei Pflege des Hydrauliköls im Nebenstrom

Aufgrund der kontinuierlichen Feinfiltration und Pflege im Nebenstrom verbesserte sich die Ölreinheitsklasse auf 17/16/10 (nach ISO 4406). Der Partikelgehalt ist 69-mal geringerer als vor Installation des CJC® Nebenstromfilters. Sauberer als übliches Frischöl kann das Hydrauliköl problemlos weiterhin eingesetzt werden.

Ölproben und Ölanalysen

 0,45 µm Testmembran, 30 g Öldurchlauf, Vergrößerung: 80-fach

CJC Hydraulikfilter installiert an der Vertikal-Rohmühle

Ölprobe Nr. 1 – NULLPROBE
VORHER
Reinheitsklasse: 24/23/19

Schauglas Hydrauliköl, Oel schwarz ohne Fein- und Tiefenfiltration

Ölprobe Nr. 2
NACH 5 Tagen Filtration mit CJC® Nebenstromfilter
Reinheitsklasse: 23/22/17

Sichtglas Hydrauliktank, Oel sauber mit CJC Nebenstromfilter

Ölprobe Nr. 3
NACH 49 Tagen Filtration mit CJC® Nebenstromfilter
Reinheitsklasse: 20/17/10

Sichtglas Hydrauliktank, Oel sauber mit CJC Nebenstromfilter

Ölprobe Nr. 4
NACH 92 Tagen Filtration mit CJC® Nebenstromfilter
Reinheitsklasse: 17/16/10

Nullprobe
direkt vor Installation
Ölprobe
nach 5 Tagen
Pflege und Filtration
mit CJC® Nebenstromfilter
Ölprobe
nach 49 Tagen
Pflege und Filtration
mit CJC® Nebenstromfilter
Ölprobe
nach 92 Tagen
Pflege und Filtration
mit CJC® Nebenstromfilter
Partikel
> 4 µm
8.638.481 6.967.260 947.418 124.605
Partikel
> 6 µm
5.147.381 3.526.335 124.301 32.523
Partikel
> 14 µm
487.665 95.546 607 708
ISO Code 4406 *) 24/23/19 23/22/17 20/17/10 17/16/10
*) Informationen zur Ermittlung der Reinheitsklassen sowie Ölanalyen auf Anfrage erhältlich.

Einsparungen und Vorteile für unseren Kunden

  • Einsparung: ca. 90.000 EUR – allein durch vermiedenen Wechsel von 30.000 Liter Hydrauliköl
    • Kosten für Frischöl, Spülöl und Stillstand etc. werden vermieden
  • Ölstandzeit drastisch verlängert
  • herstellerseitig geforderte Ölreinheit für Servo-Ventile wird erzielt (mind. 18/16/13)
  • sensible Komponenten mit engen Toleranzen werden effizient vor Verschleiß geschützt

Kundenkommentar

Instandhaltungsleiter:

„Die Installation der CJC Feinfilteranlage war eine hervorragende Entscheidung, da durch die Feinfiltration die Ölstandzeit drastisch verlängert wird — dies ist nicht nur ein Vorteil für unser Unternehmen, sondern auch für unsere Umwelt.“

Anwendungsstudie Schmierölpflege 4-Takt-Dieselmotor

Weitere Vorteile:

Längere Ölwechselintervalle führen zu hohen Einsparungen und schonen gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl
  • ca. 78 Tonnen weniger CO2 pro vermiedenen Ölwechsel*)
*) Bei der thermischen Entsorgung von Altöl enstehen pro 1 Liter entstehen ca. 2,6 kg CO2.
