Hydrauliköl filtern im Nebenstrom bei Schmiedehammer

Anwendungsstudie

Schmiedehammer

Gesenkschmiedehammer, Hydraulikaggregat

Hersteller: LASCO
Ölvolumen: ca. 1.200 Liter pro Schmiedehammer
Öltyp: Hydrauliköl ISO VG 46

Herausforderung

Während der Bearbeitungsprozesse wird die Umgebung stark mit Verunreinigungen belastet, insbesondere mit Staub, Sand- und Metallpartikeln, die durch den Werkzeugraum des Gesenkschmiedehammers leicht in das Öl eingetragen werden. Eine erste Ölanalyse ergab eine Reinheitsklasse von 21/19/13. Bei einer solch starken Verunreinigung verkürzt sich die Lebensdauer der Komponenten von Hydrauliksystemen um ein Viertel bis die Hälfte (Quelle: Noria Corporation). Verschleißerscheinungen, Wartungs- und Reparaturkosten sind die Folge. Zudem ist jeder Ölwechsel aufgrund der Konstruktion der Gesenkschmiedehämmer mit einem hohen Aufwand verbunden.

hydrauliköl filtern im nebenstrom, schmiedehammer lasco

LASCO Gesenkschmiedehammer mit CJC® Nebenstromfilter 27/27

Lösung: CJC® Nebenstromfilter

Der Kunde entschied sich für einen Testlauf mit einem CJC® Nebenstromfilter 27/27 zur kontinuierlichen Pflege und Tiefenfiltration des Hydrauliköls (24/7).

Filtermaterial: 100% Naturfasern (Zellulose)
Filterfeinheit: 3 µm absolut, 1 µm nominal
Schmutzaufnahmekapazität: bis zu 10 kg
Wasseraufnahmekapazität: > 0,9 Liter

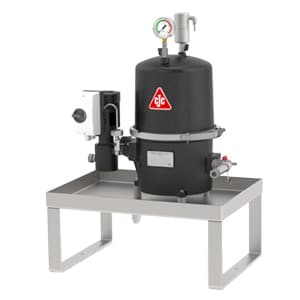

Nebenstromfilter 27/27 zur Hydraulikölpflege

Resultat der Hydrauliköl-Filtration im Nebenstrom

Die Ölreinheitsklasse verbesserte sich von 21/19/13 auf 15/12/9, d. h., das Öl ist ca. 63-mal sauberer als das unfiltrierte Öl und sogar deutlich sauberer als Frischöl. Das Öl kann weiterhin verwendet werden.

Hydrauliköl filtern und pflegen, Schmiedehammer, Probe 1, Nullprobe

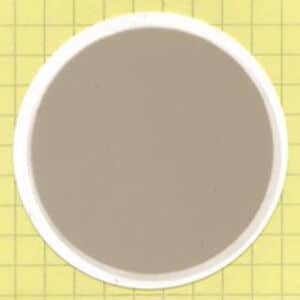

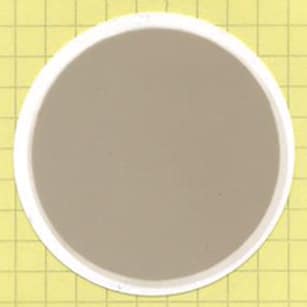

Ölprobe Nr. 1 vom 01. Februar:
OHNE Tiefenfiltration
Reinheitsklasse: 21/19/13

Hydrauliköl, Probe 2, Nullprobe

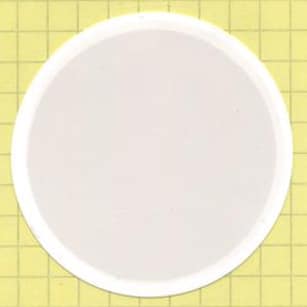

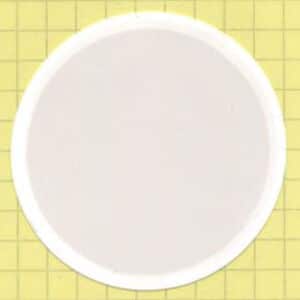

Ölprobe Nr. 2 vom 16. Februar:
NACH 2 Wochen Tiefenfiltration
Reinheitsklasse: 18/16/13

Hydrauliköl filtern und pflegen, Schmiedehammer, Probe 3

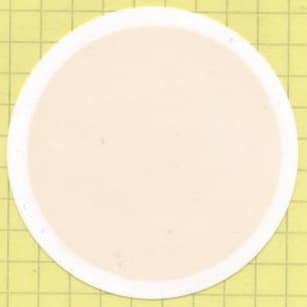

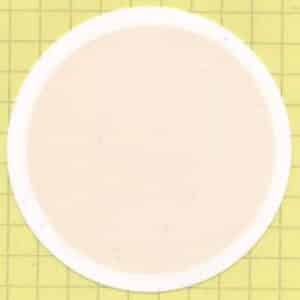

Ölprobe Nr. 4 vom 14. April:
NACH 10 Wochen Tiefenfiltration
Reinheitsklasse: 19/16/9

Hydrauliköl filtern und pflegen, Schmiedehammer, Probe 4

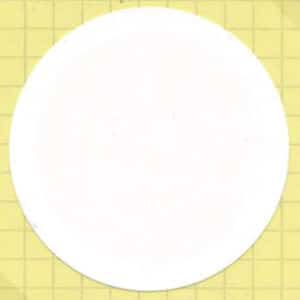

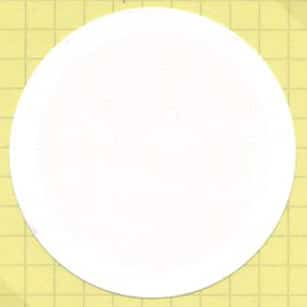

Ölprobe Nr. 4 vom 16. Juni:
NACH 4 Monaten Tiefenfiltration
Reinheitsklasse: 15/12/9

Gereinigtes Öl ist stets in der Lage, die bereits im Ölsystem entstandenen Ablagerungen zu lösen und aufzunehmen (Spüleffekt). Durch eine kontinuierliche Feinfiltration wird nicht nur das Öl gereinigt, sondern gleichzeitig das gesamte Ölsystem (vergleiche Ölproben Nr. 2 – 4).

Nullprobe
VORHER
Ölprobe
nach 2 Wochen
mit CJC® Hydraulikfilter
Ölprobe
nach 10 Wochen
mit CJC® Hydraulikfilter
Ölprobe
nach 4 Monaten
mit CJC® Hydraulikfilter
Partikel > 4 µm
1.934.707 202.410 450.135 31.196
Partikel > 6 µm
281.902 60.626 42.176 3.778
Partikel > 14 µm
5.411 6.457 393 309
ISO Code 4406 *) 21/19/13 18/16/13 19/16/9 15/12/9
*) Informationen zur Ermittlung der Reinheitsklassen sowie Ölanalyen auf Anfrage erhältlich.

Vorteile für unseren Kunden

  • Ölstandzeit verlängert
  • Reparatur- und Wartungskosten reduziert
  • Maschinenausfälle minimiert
  • produktive Auslastung des Schmiedehammers gesteigert

Zu erwarten ist, dass sich die Lebensdauer der Hydraulikkomponenten aufgrund des geringeren Verschleißes um mehr als das Doppelte verlängern wird (Quelle: Noria Corporation).

Kundenkommentar

Betriebsleiter, Albert Pielhau GmbH & Co. KG:
Die Ergebnisse haben uns so überzeugt, dass wir einen weiteren Gesenkschmiedehammer mit einem CJC Nebenstromfilter ausgerüstet haben.

hydrauliköl filtern im nebenstrom, co2-emission senken

Hydrauliköl pflegen statt wechseln schont gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl
  • weniger CO2-Emissionen> 5,7 Tonnen CO2 pro vermiedenen Ölwechsel einsparen (1.200 Liter) *)
*) Bei der thermischen Entsorgung von Altöl entstehen pro 1 Liter ca. 4,8 kg CO2.
