Schmieröl-Filtration | SANDVIK Brecher | Steinbruch

Anwendungsstudie

System

Brecher Nr. 1 ohne CJC® Schmierölfilter
Brecher Nr. 2 mit CJC® Schmierölfilter zur Ölpflege im Nebenstrom

Herausforderung

Bei der Analyse der zeitgleich entnommenen Ölproben wurde festgestellt, dass die Ölreinheit stark differierte.

Brecher Nr. 1 (ohne CJC® Schmierölfilter):
Das Öl war extrem verunreinigt. Die Partikelzählung mittels automatischem Partikelzähler und damit die Klassifizierung in eine Reinheitsklasse gemäß ISO 4406 war nicht möglich. Anhand des Membranfiltertests war aber die starke Verunreinigung des Öls unverkennbar — bereits nach nur 2 g Öldurchlauf (1/10 der üblichen Menge) war die Testmembran dunkelgrau verfärbt.

Brecher Nr. 2 (mit CJC® Schmierölfilter):
Das Öl war sauberer als Frischöl. Die ermittelte Reinheitsklasse betrug 18/14/12 (gemäß ISO 4406).

Brecheranlage, Kegelbrecher Sandvik, Steinbruch

Lösung: CJC® Schmierölfilter

An der Brecheranlage Nr. 2 ist ein CJC® Schmierölfilter 27/54 zur kontinuierlichen Ölpflege im Nebenstrom installiert. Der CJC® Schmierölfilter entfernt höchsteffizient und binnen kürzester Zeit Partikel, Ölalterungsprodukte (Oxidationsrückstände, Varnish, harz- und schlammartige Ablagerungen), Wasser und saure Bestandteile aus dem Öl.

Filtermaterial: 100% Naturfasern (Zellulose)

Filterfeinheit: 3 µm absolut, 1 µm nominal

Schmutzaufnahmekapazität: bis zu 24 kg

Wasseraufnahmekapazität: > 1,8 l

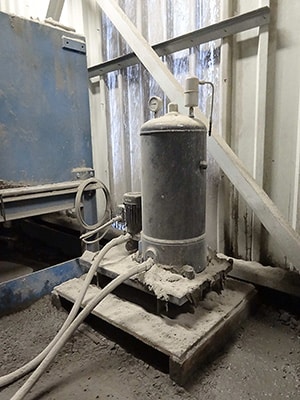

CJC Schmierölfilter, Ölpflege im Nebenstrom, Schmieröl Filtration

CJC® Schmierölfilter — feinster Gesteinsstaub belastet das Schmierölsystem

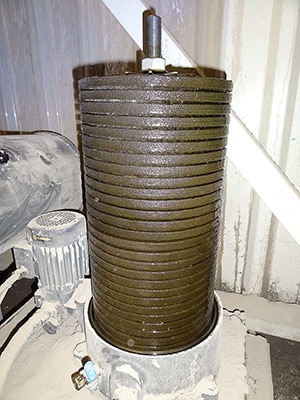

CJC Tiefenfilterpatrone, Schmieröl Filtration, Kegelbrecher

CJC® Feinfilterpatrone — Tiefenfilter mit extrem hoher Schmutzaufnahmekapazität

Vorteile

Durch den direkten Vergleich der Brecher manifestieren sich folgende Vorteile durch den Einsatz eines CJC® Schmierölfilter:

  • Dauerhaft hohe Ölreinheit und längere Standzeit des Öls
  • Weniger Verschleiß an Buchsen, Wellen, Lagern und anderen ölgeschmierten und kostenintensiven Komponenten
  • Längere Gebrauchsdauer der teuren Hauptstromfilter
  • Geringerer Energieverbrauch
  • Weniger Ausfallzeiten und ungeplante Stillstände
  • Höhere Anlagenverfügbarkeit und Produktivität
  • Einsparungen bei Betriebs- und Instandhaltungskosten

Damit stellen CJC® Schmierölfiter eine weitere Maßnahme zur proaktiven Instandhaltung und Reduzierung von Betriebskosten dar. Bereits durch die Implementierung des Bedien- und Beobachtungssystems (BOB) an beiden Kegelbrechern konnten enorme Einsparungen bei den Energiekosten verzeichnet werden. Das System stellt sicher, dass der Motor nur bei Vorhandensein von Brechmaterial läuft.

Der Brecher Nr. 2 sowie vier weitere Kegelbrecher an den anderen beiden Standorten sollen mit CJC® Schmierölfiltern nachgerüstet werden.

CO2 Bilanz verbessern

Weitere Vorteile:

Längere Ölwechselintervalle führen zu hohen Einsparungen und schonen gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl und CO2
    > 1.200 kg pro eingesparten Ölwechsel und Brecher *)
*) Bei der thermischen Entsorgung von Altöl entstehen pro 1 Liter ca. 2,6 kg CO2.

Ölproben und -analysen

Kegelbrecher
OHNE
Schmierölpflege
Kegelbrecher
MIT
CJC® Schmierölfilter
Sichtprobe

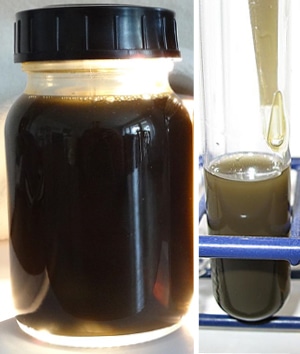

Ölprobe, Kegelbrecher ohne CJC Schmierölfilter

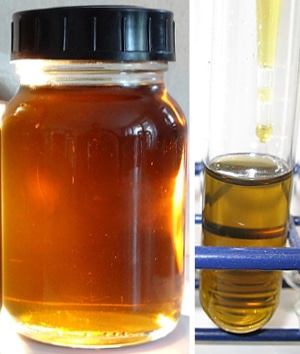

Ölprobe, Kegelbrecher mit CJC Schmierölfilter
Membranfiltertest
Feinheit: 0,45 µm
Öldurchlauf: 2 g

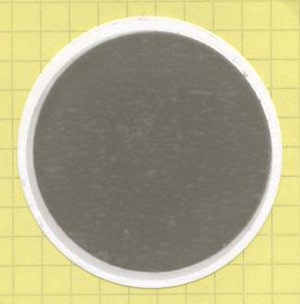

Membranfiltertest ohne Schmieröl Filtration im Nebenstrom

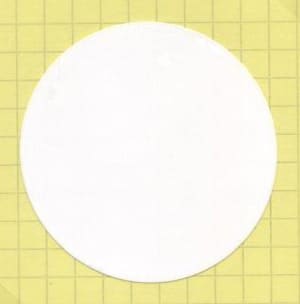

Membranfiltertest nach Schmieröl Filtration mit CJC Nebenstromfilter
Vergrößerung
links: 100-fach
rechts: 60-fach

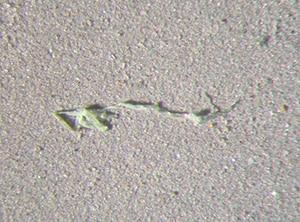

Membranfiltertest vergrößert, ohne Nebenstromfilter

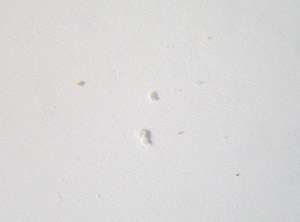

Membranfiltertest vergrößert, mit CJC Schmierölfilter
Partikel > 4 µm > 16.000.000 225.000
Partikel > 6 µm  Partikelzählung nicht möglich, da das Öl zu stark verunreinigt ist. 13.458
Partikel > 6 µm  2.820
Reinheitsklasse ISO Code 4406 *) > 24 **) 18/14/12
Wasser, ppm 300 100
*) Informationen zur Ermittlung der Reinheitsklassen auf Anfrage erhältlich.
**) außerhalb des definierten Bereichs liegend: ISO 4406-Code > 24
