Reinigung von Turbinenöl | Dampfturbosatz

Dampfturbosatz

Erdölraffinerie
Turbine: Dampfturbosatz DRESSER-RAND TG 800 (28 MW)
System: Schmiersystem
Ölvolumen: 3.785 Liter Turbinenöl ISO VG 32

Herausforderung

Ablagerungen an der Servo-Ventiltechnik führten zu regelmäßigen Störungen in der hydraulischen Steuerung sowie erheblichen Verschleiß an den Lagern verschiedener Turbinen. Ein weiterer Punkt, der optimiert werden sollte, war die lange Zeitspanne, die die Inbetriebnahme einer neuen Dampfturbine benötigte. Diese dauerte Wochen, da jedes Mal externe Dienstleister beauftragt werden mussten, um die Reinigung und Befüllung des Ölsystems durchzuführen. Unser Kunde beabsichtigte, für die nächste neue Dampfturbine eine Lösung zu implementieren, die (1) Ölabbauprodukte – Vorstufe von Ablagerungen (Varnish) – aus dem im Betrieb befindlichen Öl entfernt und (2) nach der Montage der Turbine eine schnelle Reinigung und Befüllung des Ölsystems ermöglicht.

Lösung: effiziente Reinigung von Turbinenöl

Ein CJC® Ölpflegesysteme 427/108 wurde als Nebenstromfilter installiert, verschweißt und fest verrohrt. Die Fördermenge kann individuell gesteuert werden:

• schneller Volumenstrom für Reinigung des Ölsystems und Neubefüllung
• langsamer Volumenstrom für die kontinuierliche Feinfiltration und Ölpflege

Die integrierten CJC® Tiefenfilterpatronen minimieren dauerhaft und höchsteffizient Ölabbauprodukte, Varnish und Partikel.

Filterfeinheit: 3 µm absolut, Rückhalterate 1 µm
Filtermaterial: 100% Naturfasern
Schmutzaufnahmekapazität: bis zu 192 kg
Wasseraufnahmekapazität:  >  14,4 l Wasser

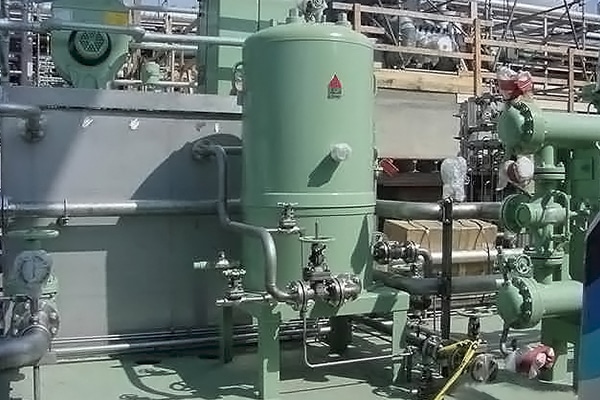

CJC® Filter zur Reinigung von Turbinenöl

Resultat

Eine vergleichende Analyse ergab, dass das CJC® Ölpflegesystem den MPC-Wert innerhalb von nur 24 Stunden und somit die Varnishneigung des Öls um 88 % reduziert hat. Gleichzeitig wurde der Partikelgehalt um drei ISO-Klassen verbessert — die Anzahl der Partikel > 4 µm im Öl ist um 86 % gesunken.

Ölanalysen vor und nach der Turbinenölreinigung

Kundenkommentar

„Seit 2 Jahren setzen wir uns nachdrücklich für CJC® Nebenstromfilter ein. Diese Filter entfernen effizient Varnish und stellen eine hohe Reinheit des im Betrieb befindlichen Öls sicher, was für uns Zuverlässigkeitsingenieure von zentraler Bedeutung ist. Darüber hinaus ermöglichen sie eine schnelle Reinigung und Befüllung des Ölsystems nach der Montage, was wiederum unsere Projekt- und Betriebsmitarbeiter sehr schätzen. […] Die Reinigungszeit wird erheblich verkürzt, da keine Notwendigkeit mehr besteht externe Dienstleister zu beauftragen und teure Filtergeräte anzumieten. Allein die Zeitersparnis bei der Inbetriebnahme einer neuen Turbine war Grund genug für unsere Kaufentscheidung.“

Zuverlässigkeitsingenieur

Einsparungen & Vorteile

Durch die Installation des CJC® Ölpflegesystems und die effiziente Turbinenölreinigung hat unser Kunde folgende Vorteile erzielt:

• hohe Zeitersparnis durch schnellere Inbetriebnahme neuer Turbinen
• zuverlässig funktionierende Hydrauliksteuerung und Ventiltechnik
• weniger Wartungsaufwand, weniger Turbinenausfälle und Einbußen
• langlebigeres Turbinenöl, weniger zu entsorgendes Gebrauchtöl
