Praxisbericht

Druckgießmaschinen

IDRA Druckgießmaschinen zur Fertigung von Leichtmetallgetriebegehäusen und anderen Getriebeteilen.

Ölvolumen: 7.000 Liter
Öltyp: Petrofer Ultra Safe 620 (Wasserglykol, HFC-Flüssigkeit)

Herausforderung

An der Druckgießmaschine F8 kam es immer wieder zu Produktionsausfällen aufgrund von Wartungs- und Reparaturmaßnahmen. Insbesondere die Pumpen, Ventile (z. B. Servoventile) und Ventilblöcke waren vom Verschleiß betroffen.

Aufgrund der Verunreinigungen in der Druckhydraulik war es zu Ungenauigkeiten bei der Nachverdichtung gekommen, wodurch vermehrt Lunker im Werkstück auftraten und die Ausschussmenge stieg.

Der Tank wurde gereinigt und mit ca. 50 % Frischöl aufgefüllt, wovon anschließend eine Ölprobe entnommen wurde. Die Analyse ergab, dass das HFC Fluid stark mit Metall-, Harz- und Kunststoffpartikeln verschmutzt war (Reinheitsklasse nach ISO 4407: 19/18/14).

wasserglykol-filtration, druckgiessmaschine, hfc-flüssigkeit

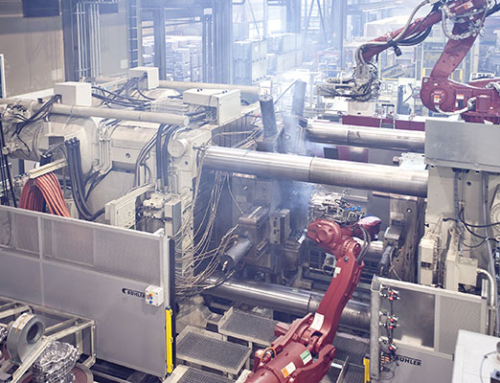

CJC® Feinfilteranlage installiert an einer der Druckgießmaschinen

Lösung: Wasserglykol-Filtration

CJC® Feinfilteranlage 27/108 mit CJC® Fein- und Tiefenfilterpatrone installiert im Nebenstrom – einem unabhängigen Kreislauf – der Druckgießmaschine.

Schmutzaufnahmekapazität: ca. 8 kg
Filterfeinheit: 3 µm absolut, 1 µm nominal
Filtermaterial: 100% Naturfasern

Filter, Reinigung und Pflege von Wasserglykol

Resultat

Durch den Einsatz der CJC® Feinfilteranlage konnte die Ölreinheit innerhalb von 2 Monaten von 19/18/14 auf 14/12/9 verbessert werden — eine enorme Reduzierung der Partikelanzahl. Das HFC Fluid war nur noch leicht mit Silt (Partikel < 2 µm) verunreinigt, aber auch diese feingemahlenen durch Abrieb entstandenen Teilchen konnten in den darauf folgenden 2 Monaten entfernt werden. Störungen und Maschinenausfälle wurden reduziert, wodurch die Kosten für Wartungen und Reparaturen sanken. Die gesteigerte Zuverlässigkeit der Maschine half zudem den hohen Qualitätsstandard zu sichern.

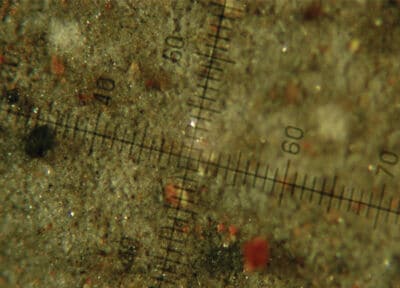

Probe vor Wasserglykol-Filtration

Ölprobe VORHER
ohne Wasserglykol-Filtration
1 Skalenteil = 15 µm

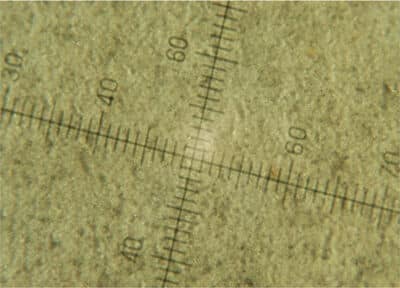

Probe nach Wasserglykol-Filtration mit CJC HFC-Filter

Ölprobe NACH 2 Monaten
mit Wasserglykol-Filtration
1 Skalenteil = 15 µm

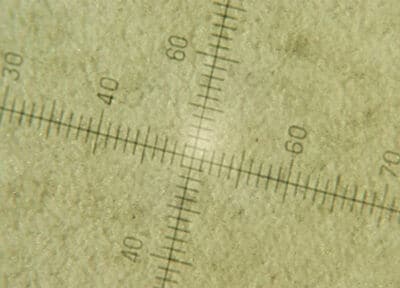

Probe nach Wasserglykol-Filtration mit CJC HFC-Filter

Ölprobe NACH 3 Monaten
mit Wasserglykol-Filtration
1 Skalenteil = 15 µm

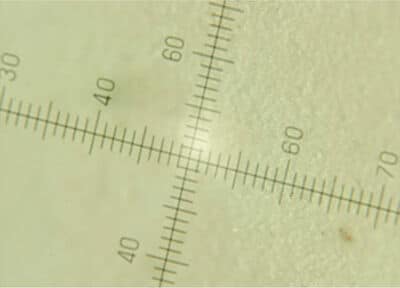

Probe nach Wasserglykol-Filtration mit CJC HFC-Filter

Ölprobe NACH 4 Monaten
mit Wasserglykol-Filtration
1 Skalenteil = 15 µm

Einsparungen & Vorteile

Die Implementierung der CJC® Feinfilteranlage führte zu einer signifikanten Verbesserung der Betriebsprozesse und Kosteneinsparungen:

  • Reduzierung der Produktionsausfälle aufgrund von Wartungs- und Reparaturmaßnahmen
  • Höhere Maschinenverfügbarkeit durch Reduzierung von Störungen und Maschinenausfällen
  • Senkung der Wartungs- und Reparaturkosten
  • Sicherung des hohen Qualitätsstandards der gefertigten Getriebeteile
  • Verringerung der Ausschussmenge
    • präzisere Nachverdichtung und damit weniger Lunker in den Druckgussteilen
CO2-Emissionen reduzieren durch Wasserglykol-Filtration

Wasserglykol pflegen statt wechseln schont Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl
  • weniger CO2-Emissionen

Kundenkommentar

“Seit 20 Jahren arbeiten wir bereits mit Karberg & Hennemann zusammen und haben insgesamt 30 Maschinen mit CJC® Feinfilteranlagen ausgerüstet.”

Betriebsabteilungsleiter, Wärmebehandlung:
